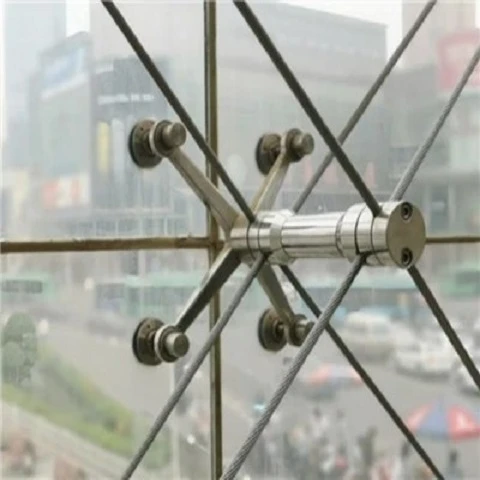

Bế tắc kính có thể điều chỉnh hạng nặng

Giá đỡ kính có thể điều chỉnh chịu lực cao là bộ phận cố định điểm được sử dụng để gắn các tấm kính ở một khoảng cách nhất định so với cấu trúc đỡ. Đối với các nhà phân phối phần cứng kiến ​​trúc, nhà thầu kính, chuyên gia mặt dựng và người mua dự án, việc chọn đúng mẫu đòi hỏi phải phù hợp với hình dạng cố định, thông số kỹ thuật của kính, phạm vi điều chỉnh, loại vật liệu và kết nối nền với yêu cầu của dự án.

Chức năng sản phẩm
Các giá đỡ bằng kính có thể điều chỉnh được giúp cố định các tấm kính vào cấu trúc đỡ trong khi vẫn cung cấp một khoảng cách cố định được xác định. Phạm vi điều chỉnh có sẵn và cấu hình lắp đặt tùy thuộc vào kiểu máy đã chọn.

Thông số kỹ thuật Ma trận

Độ dày kính và hình học lỗ
Cung cấp cấu trúc kính, tổng độ dày, đường kính lỗ, khoảng cách lỗ, khoảng cách cạnh và kích thước bảng điều khiển. Xác nhận vị trí cố định trước khi chế tạo kính để giảm nguy cơ không tương thích giữa phần cứng và tấm được khoan trước.

Khoảng cách chờ và phạm vi điều chỉnh
Chỉ định hình chiếu được cài đặt cần thiết, phạm vi điều chỉnh, dấu chân cố định và dung sai căn chỉnh. Xác nhận rằng mô hình đã chọn có thể phù hợp với hình dạng lắp đặt thực tế.

Cấp vật liệu và điều kiện phơi nhiễm
AISI 304 có thể phù hợp với nhiều ứng dụng trong nhà, trong khi AISI 316 hoặc 316L có thể được ưa thích hơn trong môi trường ven biển hoặc tiếp xúc với clorua. Lựa chọn vật liệu cuối cùng phải tính đến độ tiếp xúc, độ hoàn thiện bề mặt, cách làm sạch và điều kiện bảo trì.

Phương pháp nền và neo
Xác định xem vật hỗ trợ là bê tông, thép, gỗ hay vật liệu khác. Loại neo, độ chông, mối nối ren và độ bền của nền phải phù hợp với việc lắp đặt thực tế và được xác minh theo yêu cầu của kỹ sư dự án.

Hình học lắp đặt có thể điều chỉnh
Cơ chế điều chỉnh cho phép định vị trong phạm vi chỉ định của mô hình. Giới hạn điều chỉnh thực tế và dung sai lắp đặt phải được xác minh dựa trên bản vẽ sản phẩm.

Linh kiện cách ly kính
Các miếng đệm EPDM hoặc silicon tương thích có thể cung cấp lớp cách ly giữa các phụ kiện kim loại và kính. Kích thước miếng đệm, hình dạng tiếp xúc và các yêu cầu siết chặt phải tuân theo hướng dẫn lắp đặt và thiết kế sản phẩm đã được phê duyệt.

Tùy chọn thép không gỉ
Lựa chọn vật liệu có thể được chỉ định theo yêu cầu của ứng dụng và dự án. Cấp vật liệu và các tài liệu truy xuất nguồn gốc có sẵn phải được xác nhận cho đơn đặt hàng.

Lĩnh vực ứng dụng điển hình
Vách ngăn kính nội thất thương mại và tấm trang trí

Hệ thống bảng hiệu và trưng bày bằng kính

Lắp đặt kính kiến ​​trúc, tùy theo thiết kế hệ thống

Lan can và lan can kính, chỉ khi việc lắp ráp hoàn chỉnh đã được thiết kế và xác minh phù hợp

Tùy chỉnh kích thước
Tùy thuộc vào khả năng sản xuất, việc tùy chỉnh có thể bao gồm đường kính thân, cấu hình nắp, kích thước ren, chiều dài đinh tán và phần nhô ra ngoài. Tất cả các thay đổi đều yêu cầu xem xét tính khả thi về mặt kỹ thuật và phê duyệt bản vẽ.

Chất liệu và bề mặt hoàn thiện
Chỉ định loại thép không gỉ cần thiết, độ hoàn thiện, hình thức bên ngoài và khả năng tiếp xúc với môi trường. Xác nhận các lớp hoàn thiện có sẵn, yêu cầu về tính nhất quán của màu sắc và tài liệu tài liệu hỗ trợ trước khi đặt hàng.

Cấu hình lắp đặt
Cung cấp các chi tiết nền và bố trí neo cần thiết. Mọi thay đổi về neo, ren hoặc giá đỡ tùy chỉnh đều phải được xem xét để đảm bảo tính tương thích với cấu trúc hỗ trợ dự kiến.

Nhãn hiệu riêng và bao bì
Các tùy chọn OEM có thể bao gồm đánh dấu logo, nhận dạng bộ phận tùy chỉnh, nhãn sản phẩm và thông số kỹ thuật đóng gói, tùy thuộc vào xác nhận của nhà cung cấp.

Bản vẽ và phê duyệt mẫu
Xác nhận các kích thước quan trọng, bề mặt kính, lớp hoàn thiện và các chi tiết lắp đặt thông qua bản vẽ đã được phê duyệt. Nếu được yêu cầu, hãy phê duyệt mẫu tiền sản xuất trước khi cho phép sản xuất số lượng lớn.

Các yêu cầu về chất lượng phải được thống nhất trước khi sản xuất và được ghi lại trong đơn đặt hàng hoặc thông số kỹ thuật đã được phê duyệt.

Xác minh vật liệu đến
Xác nhận loại thép không gỉ cần thiết và tài liệu vật liệu có sẵn. Nếu có thể, hãy nêu rõ loại chứng chỉ kiểm tra được yêu cầu và các yêu cầu về truy xuất nguồn gốc.

Kiểm tra chiều và ren
Xác định các kích thước quan trọng, thông số kỹ thuật của ren, dung sai và phương pháp kiểm tra trong bản vẽ đã được phê duyệt. Phải sử dụng các thước đo ren và hồ sơ kiểm tra kích thước khi áp dụng kế hoạch chất lượng đã thỏa thuận.

Kiểm tra bề mặt và lắp ráp
Xác định hình thức bề mặt có thể chấp nhận được, tính đồng nhất của lớp hoàn thiện, hoạt động của ren, chức năng điều chỉnh và độ khít của miếng đệm. Phạm vi kiểm tra phải được xác nhận trước khi sản xuất.

Kiểm tra trước khi giao hàng
Thống nhất về phạm vi kiểm tra, phương pháp lấy mẫu, tiêu chí chấp nhận, ghi nhãn, số lượng và yêu cầu đóng gói. Mọi mức lấy mẫu AQL hoặc giới hạn chấp nhận phải được quy định và áp dụng theo kế hoạch kiểm tra đã thống nhất.

Tài liệu kỹ thuật
Yêu cầu bản vẽ sản phẩm hiện hành, hồ sơ vật liệu, báo cáo kiểm tra, hướng dẫn lắp đặt và tài liệu kỹ thuật hoặc tải có sẵn cho mẫu đã chọn. Không coi các tài liệu chung về hệ thống chất lượng của nhà máy là bằng chứng về hiệu suất kết cấu của sản phẩm cụ thể.

Gửi yêu cầu dự án của bạn để nhận báo giá dựa trên mẫu đã chọn, thông số kỹ thuật đã được xác nhận và phạm vi đặt hàng.

Vui lòng bao gồm
Kích thước yêu cầu, hình chiếu chuẩn và phạm vi điều chỉnh

Loại kính, độ dày, đường kính lỗ, khoảng cách và khoảng cách cạnh

Vật liệu nền và cách bố trí neo đề xuất

Tải trọng thiết kế và yêu cầu kỹ thuật, nếu có

Số lượng ước tính, tiến độ đặt hàng và kỳ vọng đặt hàng lặp lại

Quốc gia đến, ngày giao hàng bắt buộc và yêu cầu đóng gói

Yêu cầu về OEM, nhãn hiệu riêng và tài liệu

Đánh giá kỹ thuật trước khi xác nhận đơn hàng
Xác nhận bản vẽ đã được phê duyệt, loại vật liệu, khả năng tương thích của kính, chi tiết lắp đặt, các yêu cầu kiểm tra đã thống nhất và tài liệu kỹ thuật hiện hành trước khi sản xuất.
